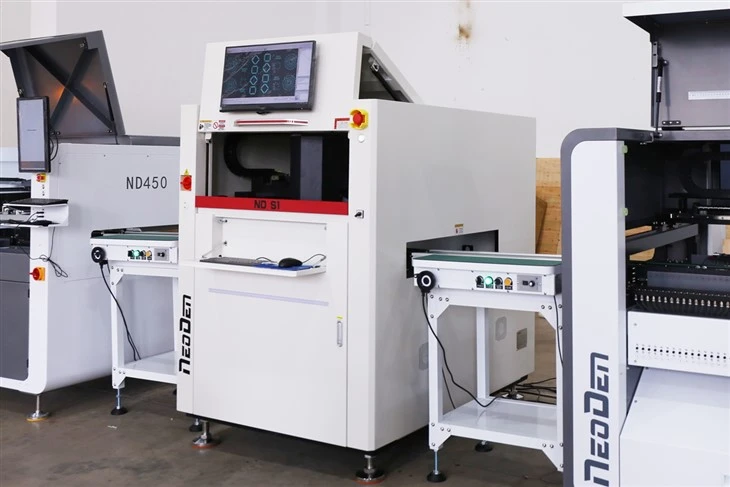

НеоДен НД С1 машина за преглед лемне пасте

Зашто одабрати НеоДен С1 СПИ машину?

Инспекција високих перформанси и прецизности

• Брза{0}инспекција:Време обраде по кадру је мање од 0,7 секунди.
• Висока прецизност:Прецизност детекције висине је 1 μм, а више пута (запремина, површина, висина) је мања од 1 μм@3сигма.
• Свеобухватна функција:Може да провери да ли постоје различити дефекти пасте за лемљење, укључујући површину, запремину, висину, облик, помак и континуирано таложење калаја.

Моћан софтвер и рад{0}}прилагођен кориснику

• Подршка за више-језика:Систем подржава пребацивање и кинеског и енглеског језика.
• Флексибилно програмирање:Подржава Гербер и ЦАД унос, као и оффлине и ручно програмирање.
• Детаљни подаци:Моћна СПЦ функција подржава офлајн СПЦ и може да генерише извештаје у било ком тренутку. Извештаји се могу извозити у Екцел или формате слика (јпг, бмп).

Стабилан механички систем са широком компатибилношћу

• Ефикасан трансфер:Брзина преноса је до 1500 мм/с (МАКС) и одговара СМЕМА.
• Јака компатибилност:Подржава широк спектар величина ПЦБ-а, од минималних 50 × 50 мм до максималних 500 × 460 мм, са опсегом дебљине од 0,6 мм до 6 мм.

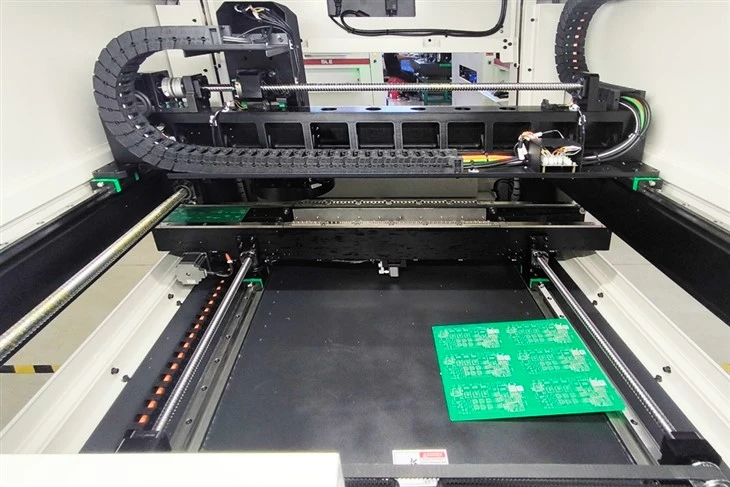

• Прецизно кретање:Кс/И платформу покреће систем серво мотора наизменичне струје са тачношћу подешавања мањом од 1 μм.

Спецификација

Софтверски систем

Оперативни систем: Виндовс 7 Ултимате 64бит

1) Систем идентификације

Карактеристика: 3Д растерска камера (двострука је опциона)

Радни интерфејс: Графичко програмирање, једноставан за руковање, пребацивање система на кинески и енглески

Интерфејс: 2Д И и 3Д слика праве боје

МАРК: Може изабрати 2 заједничке тачке

2) Програм

Подржава гербер, ЦАД унос, оффлине и ручни програм

3) СПЦ

Оффлине СПЦ: Подршка

СПЦ извештај: Извештај у било које време

Контролна графика: запремина, површина, висина, помак

Извези садржај: Екцел, слика (јпг, бмп)

Наше услуге

1. Добро познавање различитих тржишта може задовољити посебне захтеве.

2. Прави произвођач са сопственом фабриком која се налази у Хузхоу, Кина.

3. Јак професионални технички тим осигурава производњу производа врхунског квалитета.

4. Специјални систем контроле трошкова обезбеђује најповољнију цену.

5. Богато искуство у области СМТ.

случај купца НеоДен С1 СПИ машине

🇦🇿 Азербејџан | Производња електронике

✓ СМТ линија „кључ у руке“ верификована

Високо{0}}прецизна СМТ монтажа по систему кључ у руке и инспекција квалитета

Комплетан ток СМТ производне линије:

ПЦБ Лоадер ➔ НеоДен НД450 штампач ➔ НеоДен С1 СПИ Инспецтион ➔ НеоДен Н10П Пицк & Плаце ➔ НеоДен ИН12Ц Рефлов Рефлов ➔ АОИ машина за инспекцију ➔ ПЦБ Унлоадер ➔ Кс{0}}инспекција ➔ БГА станица за прераду

🇲🇽 Мексико | Индустријска електроника{0}}ЕМС велике количине

✓ Верификована СМТ линија великог-капацитета

Велика{0}}Брза потпуно аутоматизована СМТ монтажа и двострука-контрола квалитета АОИ

Комплетан ток СМТ производне линије:

ПЦБ Ауто Лоадер ➔ НеоДен НД2 аутоматски штампач ➔ НеоДен С1 СПИ Инспецтион ➔ НеоДен9 Пицк & Плаце × 4 ➔ НеоДен НД800 АОИ (пре{1}}рефлов) ➔ Буффер Цонвеиор ➔ НеоДен ИН12Ц Рефлов Рефлов ➔ НеоДен НД800 АОИ (Пост-рефлов) ➔ ПЦБ Ауто Унлоадер ➔ Кс{0}}инспекција

О НеоДен СМТ-у

Зхејианг НеоДен Тецхнологи Цо., Лтд.производи и извози различита СМТ решења од 2010. Користећи предности сопственог богатог искуства у истраживању и развоју, добро обучену производњу, НеоДен осваја велику репутацију купаца широм света.

• Основана 2010. године, 200 + запослених, 27000+ Кв.м. фабрика.
• НеоДен производи: ПнП машине различите серије, НеоДен ИИ1, НеоДен4, НеоДен5, НеоДен К1830, НеоДен9, НеоДен Н10П. Рефлов Овен ИН серија, као и комплетна СМТ линија укључује сву неопходну СМТ опрему.
• Успешни клијенти 10000+ широм света.
• 40+ Глобални агенти покривени у Азији, Европи, Америци, Океанији и Африци.
• Центар за истраживање и развој: 3 одељења за истраживање и развој са 25+ професионалним инжењерима за истраживање и развој.
• Наведен са ЦЕ и добио 70+ патената.
• 30+ инжењери за контролу квалитета и техничку подршку, 15+ виши одељење за међународну продају, за благовремени одговор купаца у року од 8 сати и пружање професионалних решења у року од 24 сата.

Ако вам је потребно, слободно контактирајте уф за више информација.

ФАК

К1. Шта је СПИ машина и шта она ради?
Аутоматизовани системи који користе камере (2Д/3Д) за мерење запремине пасте за лемљење, површине, висине, поравнања и дефеката на ПЦБ-има пре постављања компоненти.

К2. Зашто је СПИ неопходан? Зар се не можемо ослонити на АОИ?
Хвата дефекте у најранијој фази (штампање пасте), спречавајући касније скупе прераде.

АОИ проверава постављене компоненте/залемљене спојеве након поновног спајања.

СПИ спречава дефекте које АОИ пронађе.

К3. Које недостатке СПИ може открити?
Недовољно/вишак пасте, премошћивање, неусклађеност (оффсет), искривљена паста, хватање, недостаје паста, контаминација јастучића, зачепљење отвора, варијације у висини.

К4. Која је разлика између 2Д СПИ и 3Д СПИ? који је бољи?

• 2Д мери површину/поравнање.
• 3Д прецизно мери запремину, висину и облик.

3Д је индустријски стандард за модерне СМТ линије због критичног мерења запремине.

К5. Које су кључне предности коришћења СПИ?
Смањени дефекти/отпадање/прерада, побољшан учинак првог-проласка, нижи укупни трошкови, подаци о оптимизацији процеса, повратне информације о штампачу, СПЦ способност.
