СМТ обрада у квалитету обраде многих фактора, квалитет штампе лемне пасте је један од њих, данашња СМТ фабрика за обраду умашина за штампање шаблонасе углавном користи у аутоматској машини за штампање пасте за лемљење за завршетак. Ево кратког увода у неке уобичајене тачке за штампање пасте за лемљење.
И. Угао брисача
Угао брисача је мањи, сила примењена на пасту за лемљење надоле је такође већа, али је мање лако стругати површину шаблона пасте за лемљење. Ако је угао превелик, ефекат пуњења пасте за лемљење ће такође бити лош.
Препоручени угао стругача од 45 степени ~ 75 степени (углавном фиксиран на 60 степени или отприлике потпуно аутоматска машина).
ИИ. Брзина стругача
СМТ закрпа обрада пасте за лемљење брзина штампања брисача на графички утицај пасте за лемљење је сложена. Генерално, брзина од 100 мм/с пре времена пуњења игра доминантну улогу. након 100 мм / с, вискозност пасте за лемљење игра доминантну улогу. Међутим, једна ствар је уобичајена, а то је да су брзине пребрза (већа од 180мм/с) или преспора (мања од 20мм/с), не погодују пуњењу пасте за лемљење.
Препоручени опсег брзине брисача
Уградња обичних компоненти нагиба плоче: 140 ~ 160 мм / с
Уградња финих компоненти плоче: 25 ~ 60 мм / с
ИИИ. Притисак брисача
Притисак брисача је такође важан параметар у процесу СМТ обраде штампе пасте за лемљење, како би се испунио контакт дна шаблона и ПЦБ-а без отвора, површина пасте за лемљење је очишћена под претпоставком да се паста за лемљење може у потпуности напунити и може се остругати под условима притиска брисача што је мањи, то боље, превелики притисак може довести до средине графике јастучића велике величине ископан. Притисак брисача је генерално у складу са почетним подешавањем од 0.5 кг / 1 ", а затим се подешава према графику.
ИВ. Брзина уклањања екрана
Уопштено говорећи, брзина десцреенинг, лако се јавља на зиду рупе заосталу пасту за лемљење, што резултира мање калаја или повуците врх феномена. Ако је брзина пребрза, то такође може проузроковати да се шаблон одбије.

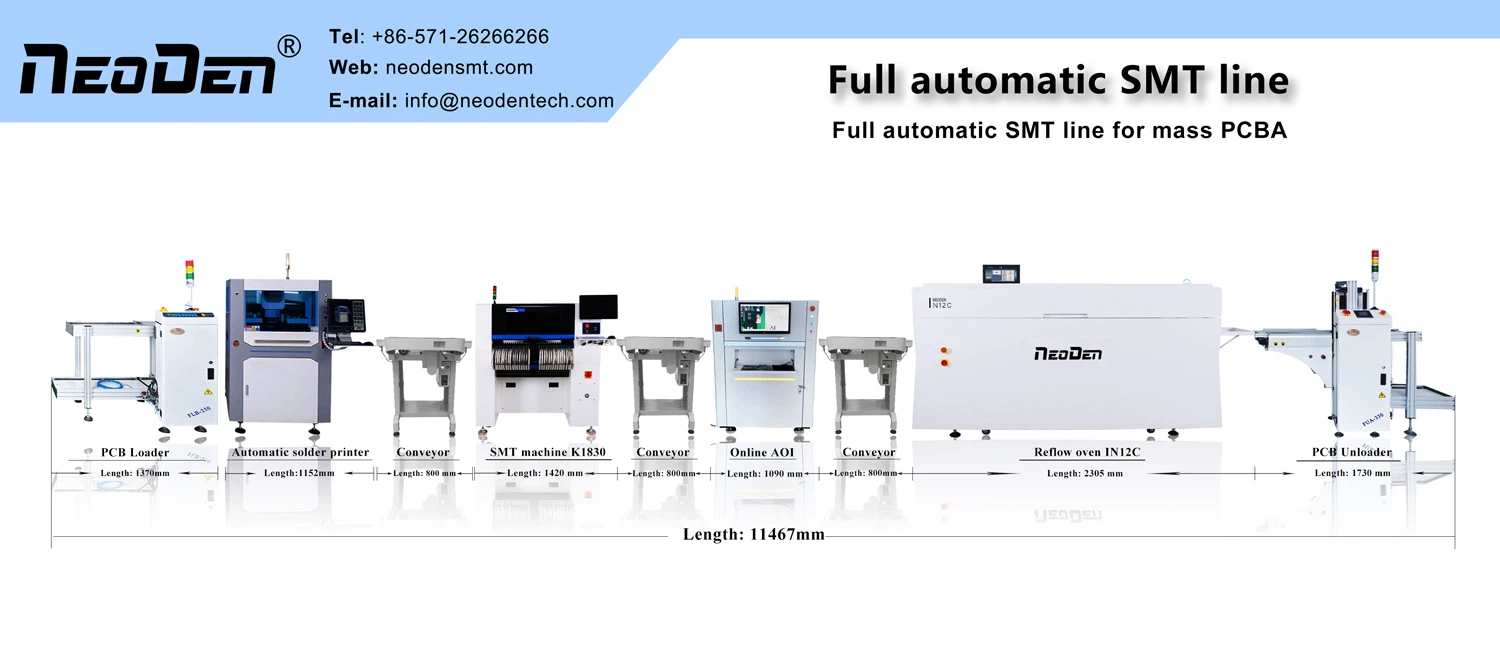

КарактеристикеНеоДен НД1 потпуно аутоматски штампач шаблона
ПЦБ параметри
Макс. величина плоче (Кс к И): 450 мм к 350 мм
Минимална величина плоче (И к Кс): 50 мм к 50 мм
Дебљина ПЦБ-а: 0.6мм ~ 14мм
Количина савијања Макс. ПЦБ дијагонала: 1%
Макс. тежина плоче: 10 кг
Размак од ивице плоче Конфигурација до: 3мм
Максимални размак од дна: 20 мм
Брзина преноса: 1500 мм / секунда (макс.)
Висина преноса од земље: 900 ±40 мм
Опрема
Наизменична струја: 220В ± 10%, 50/60ХЗ, 15А
Компримовани ваздух: 4 ~ 5КГ /цм2, цев пречника 10.0
Оперативни систем: Виндовс КСП
Спољашња величина: Д (1140 мм) к Ш (1400 мм) к В (1480 мм)
Тежина машине: 1000 кг
