НеоДен НД450 аутоматски штампач пасте за лемљење
■ 450 мм * 350 мм Максимална величина ПЦБ-а
■ 50 мм * 50 мм Минимална величина ПЦБ-а
■ Дебљина ПЦБ-а 0,4 мм ~ 4 мм

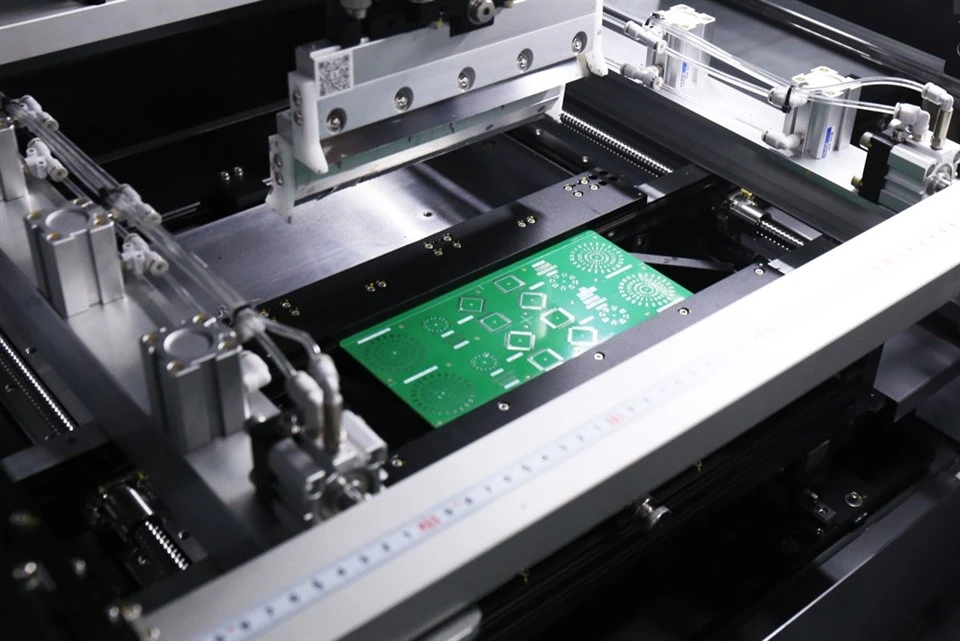

НеоДен НД450 аутоматски штампач за лемљење са интегрисаним двоструким-системом за означавање камере са 6-каналним изворима светлости, упарен са модулом повратне информације са магнетном решетком високе прецизности, обезбеђује изузетну доследност поравнања током целог процеса рада.
То је идеалан избор за захтевне индустрије, укључујући потрошачку електронику, аутомобилску електронику и медицинске инструменте, где су висока ефикасност и прецизност производње најважнији.
Product Details ofНеоДен НД450 аутоматски штампач пасте за лемљење
Увод
НеоДенНД450 је високо{1}}прецизан аутоматски штампач за лемљење дизајниран за напредне СМТ производне линије. У својој сржи, машина интегрише иновативноЕлектрична + ваздушна-глава за вешањеиВисок{0}}модул повратне информације са магнетном решеткомкако би се осигурало стално праћење притиска и врхунска тачност поравнања.
У комбинацији са а3-осна ПЦБ платформа за подешавањеса специјализованим механизмом за елиминацију зазора и а6-канални извор светлости Марк Цамера, НД450 пружа изузетну стабилност и доследност за сложено штампање на ПЦБ-у.Идеалан је избор за захтевне индустрије, укључујући потрошачку електронику, аутомобилску опремуцтроницс, и медицински инструменти, где су висока производна ефикасност и прецизност најважнији.
Карактеристике НеоДен НД450 штампача за лемну пасту
Скуеегее Хеад
Кроз иновативну електричну контролу и дизајн пнеуматских кола, притисак брисача се континуирано прати, обезбеђујући његову стабилност током целог процеса штампања.
Носач за фиксирање шаблона
ЦНЦ-обрађене попречне греде и високо-прецизне линеарне вођице обезбеђују нула предњег-на-зазора, док пнеуматски цилиндри са двоструким-акцијама гарантују поуздано и практично причвршћивање шаблона.
Подесива платформа за подизање ПЦБ-а
Потпуна ЦНЦ обрада обезбеђује равност платформе за подизање. Унутрашњи дизајн шине водилице од 45 степени омогућава брзо прилагођавање ПЦБ-има различитих дебљина.
Платформа за подешавање ПЦБ-а
Обезбеђивање стабилности и доследности.Укључује специјализовани механизам за отклањање зазора завртња и матице да гарантује прецизност корекције положаја ПЦБ-а.
Модул за прскање течности за чишћење
Користи пумпу за воду и{0}}једносмерни вентил, упарен са сигурносним кругом, да би обезбедио стабилност и безбедност током рада.
Означите камеру
Са интегрисаним дизајном двоструке-камере, опремљеном 6-каналним извором светлости, ефикасно се прилагођава површинама за снимање са различитим рефлективним својствима.
Модул повратне информације магнетне решетке
Оба снопа камере су дизајнирана са-прецизним системом повратних информација са магнетном решетком, који обезбеђује стабилност и прецизност током процеса штампања.
Модул за чишћење доње стране шаблона
Систем -закретног момента{1}}и-повратних информација обезбеђује стабилне циклусе папира, док флексибилни механизам за подизање и дуваљка под негативним притиском омогућавају темељно чишћење шаблона.
Спецификација
| Величина оквира | 400 * 300 мм - 650 * 550 мм | Брзина штампања | 1 - 100 мм/с |
| Величина ПЦБ-а | 50 * 50 мм - 450 * 350 мм | Прецизност штампања | ± 0,025 мм |
| ПЦБ Тхицкнесс | 0.4 - 4 мм | Прецизност понављања штампања | ± 0,025 мм |
| ПЦБ Варпаге | < 1% | Слика Поновите тачност положаја | ±0.02мм |
| Висина преноса | 885 - 920 мм | Време циклуса | 12-18 s/p |
| Брзина деформисања | 0.1 - 30 мм/с | Смер преноса | L-R, R-L, L-L, R-R |
| Дужина вађења из калупа | 0 - 10 мм | Притисак ваздуха | 0.6 - 0.7 Мпа |
| Напајање | 220 V / 110 V | Применљива дужина стругача | 200 - 450 мм |
| Максимална тежина плоче | 4 кг | Разлика у маргинама одбора | 5 мм |
| Максимални доњи размак | 25 мм | Брзина преноса | 0 - 400 мм/с |
| Притисак штампања | 0.5 - 10 кг | Ход штампања | 420 мм |
| Опсег подешавања платформе | Кс:±5мм,И:±5мм,θ:±2.8 степени | Оперативни систем | Линук |
| Мацхине Дименсион | 992 к 1305 к 1430 мм | Тежина машине | 350 кг |
НеоДен НД450 видео штампач за лемну пасту
НеоДен НД450 кућишта за штампаче са лемном пастом
🇦🇿 Азербејџанска корисничка линија
✓ Комплетно-лине СМТ решење
СМТ и прецизна лемна паста по систему кључ у руке
У-производни ток СМТ линије:
ПЦБ Лоадер ➔ НеоДен НД450 штампач ➔ СПИ инспекција ➔ НеоДен Н10П Пицк & Плаце ➔ НеоДен ИН12Ц Рефлов ➔ АОИ Инспецтион ➔ ПЦБ Унлоадер
Осигурање квалитета ван мреже и поправка:
🏭 НеоДен Фацтори Демо Сховроом
✓ Паметна аутоматизована СМТ линија
Демонстрација уживо и високо{0}}ефикасна продукција
Фабричка конфигурација демо линије:
ПЦБ Лоадер ➔ НеоДен НД450 штампач ➔ НеоДен Н10П Пицк & Плаце ➔ Буффер Цонвеиор ➔ Угаони транспортер од 90 степени ➔ НеоДен ИН12Ц Рефлов Рефлов ➔ АОИ Инспецтион ➔ ОК / НГ Дуал Унлоадер
НеоДен: Поуздан произвођач СМТ опреме
фабрика
Профил компаније
Зхејианг НеоДен Тецхнологи Цо., Лтд. производи и извози разне мале машине за бирање и постављање од 2010. Користећи предности сопственог богатог искуства у истраживању и развоју, добро обучену производњу, НеоДен осваја велику репутацију купаца широм света.У нашем глобалном екосистему, сарађујемо са нашим најбољим партнерима како бисмо пружили продајну услугу која је потпунија, професионалну и ефикасну техничку подршку.Верујемо да сјајни људи и партнери чине НеоДен одличном компанијом и да наша посвећеност иновацијама, разноврсности и одрживости обезбеђује да аутоматизација СМТ буде доступна сваком хобисти свуда.сертификација
изложба
ФАК
П: Које величине компоненти може да подржи НеоДен НД450?
О: НеоДен НД450 је погодан за широк спектар компоненти, укључујући 0201, 0402, 0603, 0805, 1206, ЛЕД диоде, диоде, транзисторе, СОТ пакете, КФП и БГА са нагибом пинова већим од 0,3 мм. Подржава величине ПЦБ-а од 50 × 50 мм до 450 × 350 мм, што га чини погодним за различите апликације састављања ПЦБ-а.
П: Како НД450 обезбеђује тачно поравнање ПЦБ-а током штампања?
О: НеоДен НД450 поседује интегрисани горњи и доњи дупли-систем за препознавање ознака камере заједно са-модулом за повратну информацију са магнетном решетком високе прецизности. Такође укључује 3-осну платформу за подешавање ПЦБ-а са водећим завртњем и механизмом за елиминацију зазора како би се осигурала стабилна и прецизна корекција положаја ПЦБ-а. Тачност позиције понављања калибрације слике достиже ±0,02 мм, док је тачност штампања ±0,025 мм.
П: Коју врсту главе за штампање користи НеоДен НД450?
О: НеоДен НД450 користи плутајућу интелигентну главу за штампање коју покрећу два независна директно{1}}повезана мотора. Његова електрична и ваздушна{3}}глава брисача континуирано прати притисак брисача током процеса штампања, помажући у одржавању стабилности и конзистентности штампања. Машина подржава и једноструко и двоструко штампање и нуди подесиви притисак штампања од 0,5 кг до 10 кг.
П: Да ли НД450 може да прихвати ПЦБ различите дебљине?
О: Да. НД450 користи високо{2}}прецизну подесиву платформу за подизање ПЦБ-а произведену ЦНЦ машинском обрадом како би се обезбедила равност. Његов унутрашњи дизајн водилице од 45 степени омогућава брзо прилагођавање дебљинама ПЦБ-а у распону од 0,4 мм до 4 мм, помажући у одржавању стабилних перформанси штампања.
П: Које функције чишћења шаблона су доступне на НеоДен НД450?
О: НеоДен НД450 подржава режиме сувог, мокрог и усисавања. Његов модул за чишћење са доње стране матрице користи систем за увлачење папира за чишћење{2}}и-повратне информације, мотор са редуктором високог{4}}моторног момента, флексибилни механизам за подизање и -брзини негативни- дуваљки са негативним притиском како би обезбедио стабилне и доследне перформансе чишћења шаблона.
